Cách kiểm tra dây tín hiệu máy giặt chi tiết từ A đến Z 24/7

Dây tín hiệu máy giặt là một trong những bộ phận quan trọng nhất giúp máy hoạt động ổn định và an toàn. Đây là hệ thống dây dẫn truyền tín hiệu từ các cảm biến (phao áp suất, công tắc cửa, cảm biến nhiệt độ, motor inverter…) về bo mạch điều khiển trung tâm. Khi dây tín hiệu máy giặt bị đứt, oxy hóa, lỏng giắc cắm hoặc bị chuột cắn, máy giặt sẽ báo lỗi ngay lập tức: lỗi PE trên máy giặt LG, lỗi C2 trên máy giặt Sharp, máy không vào nước, không vắt, không khởi động hoặc kêu lạ.

Dây tín hiệu máy giặt là gì? Cấu tạo và vai trò quan trọng

Dây tín hiệu máy giặt (hay còn gọi là dây cảm biến, dây kết nối bo mạch) là tập hợp các sợi dây dẫn điện áp thấp (thường 5V hoặc 12V DC) được bọc cách điện, có giắc cắm nhanh (connector) và màu sắc chuẩn theo từng hãng. Chúng không phải dây nguồn điện mạnh mà là “đường truyền thông tin” giữa các bộ phận cảm biến và bo mạch chính.

Cấu tạo cơ bản gồm:

• Lõi đồng hoặc hợp kim dẫn tín hiệu.
• Lớp cách điện PVC hoặc cao su chịu nhiệt.
• Giắc cắm nhựa chống nước (thường có 2-6 chân).
• Đầu nối với bo mạch (pin DJ hoặc chân cắm trực tiếp).

Vai trò chính của dây tín hiệu máy giặt:

• Truyền tín hiệu mực nước từ phao áp suất về bo mạch để điều chỉnh lượng nước.
• Báo trạng thái cửa đóng/mở từ công tắc cửa.
• Cung cấp dữ liệu tốc độ quay từ motor inverter.
• Kết nối tín hiệu van cấp/xả nước và cảm biến nhiệt độ.

Khi dây tín hiệu máy giặt bị vấn đề, toàn bộ hệ thống cảm biến “mù” và bo mạch báo lỗi để bảo vệ máy. Đây chính là lý do lỗi PE, C2 xuất hiện thường xuyên hơn bạn nghĩ.

Các loại dây tín hiệu phổ biến trên máy giặt hiện nay

Để kiểm tra dây tín hiệu máy giặt hiệu quả, bạn cần biết rõ từng loại:

1. Dây tín hiệu phao áp suất (cảm biến mực nước): Dây phổ biến nhất gây lỗi PE (LG) hoặc C2 (Sharp). Thường có 2-3 chân, nối từ phao áp suất lên bo mạch.
2. Dây tín hiệu công tắc cửa (door switch): Truyền tín hiệu cửa đóng/mở. Nếu đứt, máy không khởi động hoặc báo lỗi DE (LG).
3. Dây tín hiệu motor và inverter: 3-5 dây, kết nối board inverter với động cơ. Lỗi thường gây máy không quay hoặc báo lỗi 3E, 4E.
4. Dây tín hiệu van cấp/xả nước: Dây ngắn gần bo mạch, dễ bị oxy hóa do ẩm.
5. Dây từ bo mạch đến các cảm biến khác: Bao gồm cảm biến nhiệt, cảm biến cân bằng lồng giặt.

Mỗi loại dây tín hiệu máy giặt có màu sắc và vị trí khác nhau tùy hãng. Ví dụ: máy LG thường dùng dây trắng-đen cho phao, Sharp dùng dây hồng-xanh.

Dấu hiệu nhận biết dây tín hiệu máy giặt bị hỏng

Trước khi kiểm tra, hãy nhận diện sớm:

• Máy báo lỗi PE, C2, DE, LE, 3E, 4E liên tục.
• Máy không vào nước dù van mở, hoặc cấp nước liên tục không ngắt.
• Lồng giặt không quay, không vắt dù đã chọn chương trình.
• Máy kêu tít tít hoặc đèn nhấp nháy mà không chạy.
• Máy giặt đột ngột tắt giữa chừng, sau đó không khởi động lại.
• Mùi khét hoặc tiếng click lạ từ bo mạch.

Nguyên nhân hàng đầu: chuột cắn, oxy hóa giắc cắm do ẩm, dây cũ giãn hoặc lỏng do rung lắc lâu năm.

Công cụ cần chuẩn bị để kiểm tra dây tín hiệu máy giặt

Là chuyên gia sửa máy giặt, chúng tôi khuyên dùng bộ dụng cụ sau:

• Đồng hồ vạn năng (multimeter) chất lượng tốt – công cụ quan trọng nhất để đo thông mạch (continuity), điện trở và điện áp.
• Tua vít tháo vỏ (PH2, dẹt), kìm cắt và bấm cos.
• Dung dịch RP7 hoặc WD-40 chuyên vệ sinh giắc cắm oxy hóa.
• Đèn pin LED và găng tay cách điện.
• Sơ đồ mạch điện của hãng máy (tải miễn phí trên mạng hoặc liên hệ chúng tôi).

Với bộ dụng cụ này, bạn có thể kiểm tra dây tín hiệu máy giặt một cách chính xác 90% trường hợp.

Hướng dẫn chi tiết cách kiểm tra dây tín hiệu máy giặt từng bước

Bước 1: Đảm bảo an toàn – Ngắt nguồn điện hoàn toàn Rút phích cắm, chờ 5-10 phút để tụ điện xả hết. Đây là quy tắc vàng khi kiểm tra dây tín hiệu máy giặt.

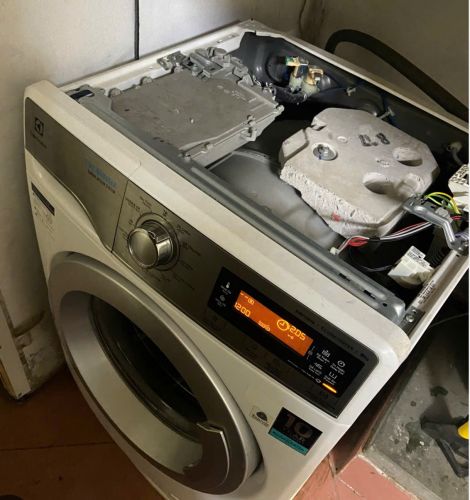

Bước 2: Kiểm tra giắc cắm và oxy hóa (5 phút) Mở nắp sau hoặc tháo bảng điều khiển. Quan sát giắc cắm phao áp suất và bo mạch. Nếu thấy xanh, trắng hoặc gỉ – đó chính là oxy hóa. Xịt RP7, lau sạch và cắm lại chắc chắn. Khởi động máy kiểm tra. Nhiều trường hợp lỗi PE biến mất chỉ sau bước này.

Bước 3: Kiểm tra dây bằng mắt thường và đo thông mạch

• Kéo nhẹ từng đoạn dây tín hiệu máy giặt xem có đứt, gãy hoặc dấu vết chuột cắn không.
• Dùng đồng hồ vạn năng chế độ Continuity (bíp): Chạm que đo hai đầu dây. Nếu kêu bíp → dây tốt. Không bíp → đứt.
• Đo điện trở: Nên gần 0Ω nếu dây tốt.

Bước 4: Kiểm tra cụ thể từng loại dây tín hiệu

• Dây phao áp suất: Tháo phao, thổi nhẹ vào ống áp lực. Nếu máy ngắt tiếng “cạch” và dừng cấp nước → phao + dây tốt. Dùng multimeter đo chân phao (thường 2 chân): thay đổi điện trở khi thổi.
• Dây công tắc cửa: Đóng/mở cửa, đo thông mạch giữa hai chân công tắc.
• Dây trên bo mạch (cách dò chuyên nghiệp): Bật chế độ giặt/vắt, dùng multimeter đo chân nào có điện áp 220V hoặc 5V tương ứng với van xả, van cấp, motor. Dây không gần transistor công suất lớn thường là dây tín hiệu công tắc cửa/phao.

Bước 5: Kiểm tra điện áp tín hiệu Đặt multimeter chế độ DC Voltage. Đo tại giắc cắm bo mạch: nên có 5V hoặc 12V ổn định. Biến động hoặc 0V → dây hoặc bo mạch vấn đề.

Áp dụng quy trình này cho máy giặt LG (lỗi PE), Sharp (lỗi C2), Samsung hay Toshiba đều hiệu quả. Chúng tôi đã sửa hàng trăm trường hợp chỉ bằng cách kiểm tra và thay dây tín hiệu máy giặt đúng cách.

Cách sửa chữa và thay thế dây tín hiệu máy giặt

Nếu dây đứt:

• Nối lại theo đúng màu (dùng cos bấm hoặc hàn thiếc).
• Thay dây mới chính hãng (giá chỉ từ 150.000 – 350.000 VNĐ tùy loại).
• Thay giắc cắm nếu oxy hóa nặng.

Lưu ý: Không tự thay nếu máy còn bảo hành. Sử dụng dây đúng tiết diện và màu chuẩn để tránh lỗi bo mạch.

Mẹo phòng ngừa hỏng dây tín hiệu máy giặt hiệu quả

• Đặt máy giặt nơi khô ráo, tránh ẩm mốc.
• Bọc dây bằng ống gen chống chuột.
• Vệ sinh máy giặt định kỳ 3 tháng/lần, bảo dưỡng chuyên sâu 12-18 tháng.
• Không để quần áo quá tải gây rung lắc mạnh.
