Trong hệ thống điện dân dụng gia đình, công tắc điện là thiết bị quan trọng giúp kiểm soát dòng điện đóng/ngắt các thiết bị chiếu sáng, quạt hay đồ gia dụng. Việc nắm vững kỹ thuật và sơ đồ đấu nối không chỉ giúp thiết bị vận hành ổn định mà còn ngăn ngừa triệt để nguy cơ cháy nổ, chập điện trong nhà. Trong bài viết chuyên sâu này, kỹ sư của Sửa Điện Nước Tiến Đạt sẽ hướng dẫn bạn chi tiết cách đấu dây công tắc 1 chiều và 2 chiều chuẩn kỹ thuật, an toàn tuyệt đối và dễ thực hiện nhất tại nhà.
Cảnh báo an toàn từ chuyên gia Tiến Đạt: Trước khi tiến hành bất kỳ thao tác đấu nối điện nào, bắt buộc phải ngắt hoàn toàn aptomat (cầu dao) tổng và kiểm tra lại bằng bút thử điện. Nếu bạn không có chuyên môn hoặc thiếu dụng cụ bảo hộ, hãy liên hệ ngay dịch vụ sửa điện tận nhà qua Hotline: 0982 532 114 để được thợ kỹ thuật của Sửa Điện Nước Tiến Đạt hỗ trợ nhanh chóng sau 15–30 phút!
Phân Biệt Công Tắc 1 Chiều Và 2 Chiều: Đặc Điểm & Sơ Đồ Nguyên Lý
Để thực hiện việc đấu nối chính xác, trước tiên người thợ hoặc chủ nhà cần phân biệt rõ bản chất cấu tạo và nguyên lý hoạt động của từng dòng công tắc phổ biến trên thị trường hiện nay. Việc lựa chọn đúng thiết bị cho từng không gian vừa tối ưu chi phí vừa mang lại sự tiện nghi tối đa trong sinh hoạt hằng ngày.
Công tắc 1 chiều là gì?
Công tắc 1 chiều (hay công tắc đơn, công tắc 1 cực) là thiết bị dùng để điều khiển bật/tắt một tải (như đèn, quạt) từ một vị trí duy nhất. Cấu tạo mặt sau của công tắc 1 chiều chỉ bao gồm 2 vít bắt dây (1 cực vào và 1 cực ra). Loại công tắc này cực kỳ phổ biến ở các phòng ngủ nhỏ, phòng vệ sinh hoặc các thiết bị chiếu sáng đơn lẻ không đòi hỏi sự linh hoạt cao.
Công tắc 2 chiều là gì?
Công tắc 2 chiều (thường gọi là công tắc đảo chiều, công tắc 3 cực) cho phép bật hoặc tắt một thiết bị điện từ hai vị trí khác nhau. Ứng dụng phổ biến nhất là hệ thống đèn cầu thang (bật ở tầng 1, tắt ở tầng 2), đèn hành lang dài hoặc đèn phòng ngủ (bật ở cửa vào, tắt tại đầu giường). Mặt sau công tắc 2 chiều có 3 cực nối dây: 1 cực chung (COM/L) và 2 cực trung gian (L1, L2).
Dụng Cụ Cần Chuẩn Bị Trước Khi Đấu Dây Công Tắc Điện
Chuẩn bị đầy đủ trang thiết bị giúp quá trình thi công diễn ra nhanh chóng, đúng kỹ thuật và không làm gián đoạn công việc. Dưới đây là bảng danh mục kiểm tra dụng cụ thiết yếu được kỹ sư Tiến Đạt khuyên dùng:
- Công tắc điện chính hãng: Lựa chọn thiết bị từ các thương hiệu uy tín như Panasonic, Sino, Schneider, Lioa để đảm bảo độ nảy tiếp điểm và khả năng chịu tải cao.
- Dây điện chuẩn lõi đồng: Sử dụng dây đơn cứng hoặc dây mềm nhiều sợi có tiết diện tối thiểu 1.5mm² cho hệ thống chiếu sáng dân dụng. Đảm bảo chọn mua thương hiệu uy tín như Trần Phú, Cadivi để chống quá tải.
- Bút thử điện chuẩn: Thiết bị bắt buộc để xác định chính xác dây pha (dây nóng) và kiểm tra tình trạng cắt điện trước khi chạm tay vào dây dẫn.
- Dụng cụ thi công cơ bản: Tua vít (dẹt và 4 cạnh), kìm tuốt dây chuyên dụng, kìm cắt, kéo, thước đo.
- Vật liệu cách điện & bảo hộ: Băng keo điện cao cấp cách điện 600V, ống gen co nhiệt hoặc hạt nắp nối dây, găng tay cách điện khô ráo.
Hướng Dẫn Cách Đấu Dây Công Tắc 1 Chiều Chuẩn Kỹ Thuật
Công tắc 1 chiều có sơ đồ đấu nối đơn giản nhất. Nguyên tắc bất biến trong kỹ thuật điện dân dụng là: Công tắc luôn luôn phải đấu trên dây pha (dây nóng) để khi tắt công tắc, dòng điện cấp vào bóng đèn hoàn toàn ngắt, tránh hiện tượng bóng đèn huỳnh quang/LED bị nhấp nháy ban đêm hoặc gây giật điện khi thay bóng.
Sơ đồ nguyên lý công tắc 1 chiều
Nguồn Điện (Dây Pha - L) ---> Cực vào công tắc (L1) ---> Cực ra công tắc (L2) ---> Bóng đèn ---> Nguồn Điện (Dây Nguội - N)Các bước thực hiện chi tiết
- Ngắt điện & kiểm tra an toàn: Ngắt cầu dao tổng hoặc aptomat nhánh khu vực thi công. Dùng bút thử điện chạm trực tiếp vào các đầu dây trong hộp âm tường để xác định chắc chắn không còn điện active.
- Tuốt vỏ dây điện đúng kích thước: Dùng kìm tuốt khoảng 1cm – 1.5cm lớp vỏ cách điện của các đầu dây. Tuyệt đối không cắt quá sâu làm đứt gãy hay tổn hại các sợi đồng bên trong.
- Đấu dây pha vào cực công tắc: Luồn dây pha (L) từ nguồn cấp vào vít cắm cực vào của công tắc (thường đánh dấu L hoặc L1). Dây dẫn đi từ cực còn lại của công tắc sẽ đấu nối trực tiếp vào 1 đầu dây của bóng đèn (dây điều khiển tải).
- Đấu dây trung tính (Dây Nguội): Dây trung tính (N) từ nguồn điện chính được nối trực tiếp vào đầu dây còn lại của thiết bị tải (bóng đèn) mà không đi qua công tắc.

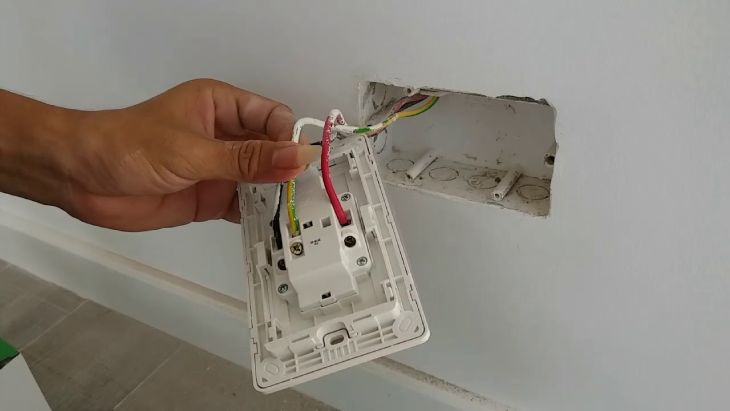

- Cố định & đóng điện thử nghiệm: Siết chặt các vít giữ dây, bọc cách điện cẩn thận các mối nối, dọn dẹp dây gọn gàng vào đế âm rồi bắt vít mặt công tắc. Bật aptomat và kiểm tra thao tác bật/tắt thiết bị.
Hướng Dẫn Cách Đấu Dây Công Tắc 2 Chiều (Sơ Đồ Đèn Cầu Thang)
Mạch điện cách đấu dây công tắc 1 chiều và 2 chiều có sự khác biệt lớn về sơ đồ đấu nối. Đấu dây công tắc 2 chiều phức tạp hơn do phải sử dụng 2 công tắc 3 cực phối hợp với nhau để cùng điều khiển 1 bóng đèn ở hai khoảng không gian riêng biệt.
Sơ đồ mạch điện công tắc 2 chiều chuẩn kỹ thuật
Nguồn Pha (L) ---> Cực COM (Công tắc A) ------------------- Cực 1 & 2 (Công tắc A) ↔ 2 Dây Trung Gian ↔ Cực 1 & 2 (Công tắc B) ------------------- Cực COM (Công tắc B) ---> Bóng đèn ---> Nguồn Nguội (N)Các bước đấu nối công tắc 2 chiều chi tiết
- Xác định vị trí & đi dây trung gian: Xác định rõ vị trí lắp đặt Công tắc A (ví dụ: chân cầu thang tầng 1) và Công tắc B (đầu cầu thang tầng 2). Luồn 2 dây dẫn trung gian nối giữa 2 hộp âm tường của 2 công tắc. Nên dùng dây điện khác màu để dễ phân biệt.
- Đấu nối tại Công tắc A: Tại Công tắc A, đấu dây pha (lấy từ nguồn điện chính) vào vít cực chung COM (hoặc ký hiệu L). Nối 2 đầu dây trung gian vào 2 cực nấc 1 và 2 (L1, L2).
- Đấu nối tại Công tắc B: Tại Công tắc B, nối 2 đầu dây trung gian từ Công tắc A vào 2 cực nấc 1 và 2 tương ứng. Dây dẫn từ cực chung COM của Công tắc B sẽ chạy ra nối với 1 đầu dây của bóng đèn.
- Đấu dây nguội cho bóng đèn: Nối dây trung tính (Nguội) từ nguồn cấp trực tiếp vào đầu dây còn lại của bóng đèn.
- Kiểm tra thông mạch & nghiệm thu: Kiểm tra lại toàn bộ mối nối bằng cách đo thông mạch trước khi cấp nguồn điện chạy thử nghiệm ở cả 2 vị trí công tắc. Đảm bảo bật hoặc tắt ở bất kỳ công tắc nào thì đèn đều đáp ứng chính xác.
Lưu Ý Quan Trọng Về An Toàn Điện Khi Tự Đấu Dây Công Tắc
Thống kê thực tế từ Sửa Điện Nước Tiến Đạt cho thấy hơn 70% các sự cố cháy nổ điện dân dụng xuất phát từ các mối nối lỏng lẻo hoặc đấu nhầm dây pha với dây trung tính vào công tắc. Hãy tuân thủ nghiêm ngặt các nguyên tắc an toàn sau:
- Không bao giờ đấu dây nguội vào công tắc: Nếu đấu dây nguội vào công tắc, khi tắt thiết bị công tắc vẫn ngắt dòng điện nhưng dây pha vẫn ngâm điện tại đui đèn. Điều này rất nguy hiểm, dễ gây giật điện cho người sử dụng khi thực hiện thay thế bóng đèn bị hỏng.
- Siết chặt vít giữ dây điện: Đầu dây đồng luồn vào ổ công tắc phải được vặn siết cực kỳ chắc chắn. Mối nối lỏng sẽ sinh ra tia lửa điện (arcs), gây hiện tượng mô-vê, chảy nhựa vỏ công tắc và có nguy cơ phát hoả cao.
- Không vượt quá công suất định mức: Các công tắc điện dân dụng thường có dòng định mức 10A hoặc 16A. Đảm bảo tổng công suất thiết bị tải kết nối qua công tắc không vượt quá thông số kỹ thuật của nhà sản xuất đề ra.
- Chống ẩm ướt cho đế âm: Đối với công tắc lắp ở khu vực nhà tắm, khu vực bếp hoặc ngoài trời, cần chọn loại công tắc chống nước (IP65 trở lên) hoặc sử dụng mặt che mưa bảo vệ.
Các Lỗi Thường Gặp Khi Tự Đấu Dây Công Tắc Và Cách Khắc Phục
Trong quá trình thi công sửa chữa điện tại nhà, dù tuân thủ theo lý thuyết nhưng người dùng vẫn có thể gặp phải một số hỏng hóc phát sinh. Dưới đây là tổng hợp các lỗi phổ biến và giải pháp xử lý từ kinh nghiệm thực chiến của thợ điện Tiến Đạt:
Đèn LED bị sáng mờ hoặc nhấp nháy liên tục khi đã tắt công tắc
Nguyên nhân chủ yếu do đấu nhầm dây nguội qua công tắc khiến dây pha vẫn đấu trực tiếp vào đui đèn. Dòng điện cảm ứng nhỏ tiếp tục chạy qua chip LED gây hiện tượng phát sáng mờ ban đêm. Cách khắc phục: Ngắt nguồn điện, dùng bút thử điện xác định dây pha và đấu nối lại dây pha đi qua công tắc.
Bật công tắc làm nhảy Aptomat tổng (chập điện)
Lỗi này xảy ra khi người đấu nối đưa cả dây pha (L) và dây trung tính (N) cùng vào 2 cực của một công tắc 1 chiều. Khi bật công tắc, hai dây chập trực tiếp vào nhau gây nên sự cố ngắn mạch. Cách khắc phục: Tháo ngay công tắc ra, tách riêng dây nguội nối thẳng đến đèn, chỉ để dây pha đi qua công tắc.
Công tắc 2 chiều hoạt động không đồng bộ (chỉ bật được ở 1 bên)
Nguyên nhân do đấu sai vị trí cực chung COM hoặc đấu lộn xộn các dây trung gian giữa 2 công tắc. Cách khắc phục: Kiểm tra ký hiệu COM/L trên hai mặt công tắc 2 chiều. Đảm bảo cực COM của công tắc 1 nối nguồn pha, cực COM của công tắc 2 nối bóng đèn, hai dây trung gian nối đúng cặp cực L1 – L1 và L2 – L2.
Dịch Vụ Lắp Đặt, Sửa Chữa Điện Nước Tiến Đạt Tại Huyện Chương Mỹ
Trong trường hợp hệ thống điện nhà bạn đã cũ, dây chầm chặp phức tạp hoặc bạn không đủ dụng cụ và thời gian thực hiện, việc tự sửa chữa điện tại nhà tiềm ẩn rất nhiều rủi ro. Hãy để đội ngũ thợ điện lạnh – điện nước chuyên nghiệp của Sửa Điện Nước Tiến Đạt xử lý giúp bạn.
Chúng tôi chuyên nhận khắc phục các sự cố và nâng cấp mạng lưới điện tận nơi trên toàn địa bàn huyện Chương Mỹ bao gồm các thị trấn Chúc Sơn, Xuân Mai và các xã: Thủy Xuân Tiên, Nam Phương Tiến, Phụng Châu, Đông Sơn, Tiên Phương, Tân Tiến, Hoàng Văn Thụ, Phú Nghĩa, Trần Phú, Tốt Động, Đại Yên…
Tại sao khách hàng luôn tin tưởng Sửa Điện Nước Tiến Đạt?
- Tốc độ phản ứng nhanh: Đội ngũ thợ túc trực 24/7, có mặt tận nơi chỉ sau 15–30 phút kể từ khi tiếp nhận cuộc gọi cứu hộ điện nước.
- Kinh nghiệm thực chiến: 100% thợ có chứng chỉ nghề, trên 10 năm kinh nghiệm xử lý chập cháy, cải tạo đường điện âm tường, đấu nối tủ điện gia đình và công nghiệp.
- Minh bạch chi phí: Khảo sát thực tế, tư vấn phương án tối ưu và báo giá công khai trước khi thi công, tuyệt đối không phát sinh chi phí ẩn.
- Bảo hành dài hạn: Đảm bảo hệ thống vận hành an toàn với chính sách bảo hành dịch vụ chu đáo từ 6 đến 24 tháng.
Câu Hỏi Thường Gặp Khi Đấu Dây Công Tắc Điện (FAQ)
Tại sao bật công tắc tắt rồi mà bóng đèn LED vẫn bị sáng mờ ban đêm?
Hiện tượng này 90% là do thợ điện trước đó đã đấu nhầm dây trung tính (dây nguội) qua công tắc thay vì dây pha. Dây pha vẫn trực tiếp nối tới đèn gây ra hiện tượng cảm ứng điện từ làm đèn LED phát sáng mờ. Bạn cần đảo lại dây pha qua công tắc.
Giá thuê thợ thay thế, đấu nối công tắc điện tại nhà là bao nhiêu?
Chi phí nhân công lắp đặt hoặc thay thế công tắc điện tại Sửa Điện Nước Tiến Đạt dao động từ 50.000đ – 150.000đ/vị trí (tùy thuộc vào số lượng thiết bị, loại công tắc 1 chiều hay 2 chiều và địa hình thi công âm tường hay nổi).
Công tắc 2 chiều có thể đấu thành công tắc 1 chiều được không?
Hoàn toàn được. Bạn chỉ cần sử dụng cực chung COM (L) và 1 trong 2 cực L1 hoặc L2 của công tắc 2 chiều, bỏ trống cực còn lại là công tắc sẽ hoạt động như một công tắc 1 chiều bình thường.
Sử dụng dây điện tiết diện bao nhiêu là đạt chuẩn cho công tắc chiếu sáng?
Đối với hệ thống công tắc điều khiển đèn chiếu sáng dân dụng, bạn nên chọn dây điện lõi đồng bọc nhựa PVC có tiết diện tối thiểu từ 1.5mm² để đảm bảo khả năng truyền dẫn và độ bền cơ học. Đối với các công tắc điều khiển tải lớn như bình nóng lạnh hay điều hòa, bắt buộc phải dùng công tắc/aptomat chuyên dụng với dây điện 2.5mm² đến 4.0mm².
