Bình nóng lạnh là thiết bị điện tử gia dụng không thể thiếu trong nhiều hộ gia đình tại Việt Nam, đặc biệt vào mùa đông hoặc những ngày thời tiết lạnh giá. Tuy nhiên, nếu không được thi công và lắp đặt đúng kỹ thuật, bình nóng lạnh có thể trở thành “mối nguy hiểm ngầm” do rò rỉ điện, chập cháy ổ cắm hoặc dẫn tới sự cố giật điện nguy hiểm đến tính mạng. Một trong những giải pháp an toàn hàng đầu được các kỹ sư khuyến cáo hiện nay là quy trình đấu CB chống giật cho bình nóng lạnh (cầu dao chống dòng rò ELCB / RCBO). Bài viết này từ đội ngũ chuyên gia của Sửa Điện Nước Tiến Đạt sẽ hướng dẫn bạn chi tiết quy trình 5 bước kỹ thuật tiêu chuẩn, giúp bảo vệ tối đa an toàn điện cho gia đình bạn.
Lưu ý an toàn: Việc thao tác đấu nối điện dân dụng đòi hỏi người thực hiện phải am hiểu sâu về kỹ thuật, nắm rõ nguyên lý dòng điện và trang bị đầy đủ dụng cụ bảo hộ. Nếu bạn không có chuyên môn hoặc gặp sự cố điện nước bất ngờ tại Đà Nẵng (Quận Cẩm Lệ, Liên Chiểu, Hải Châu, Thanh Khê, Ngũ Hành Sơn, Sơn Trà…), hãy liên hệ Sửa Điện Nước Tiến Đạt qua Hotline: 0982 532 114 để được hỗ trợ khẩn cấp có mặt chỉ sau 15–30 phút.
CB chống giật là gì và tại sao bắt buộc lắp cho bình nóng lạnh?
CB chống giật (Earth Leakage Circuit Breaker – ELCB hoặc Residual Current Circuit Breaker with Overcurrent Protection – RCBO) là thiết bị bảo vệ an toàn điện thông minh có khả năng liên tục so sánh dòng điện đi qua dây nóng (L) và dòng điện trở về qua dây nguội (N). Khi phát hiện có sự chênh lệch dòng điện – dù là rất nhỏ (hiện tượng dòng rò rỉ ra vỏ kim loại của thiết bị, xuống tường ẩm hoặc truyền qua cơ thể người) – CB chống giật sẽ lập tức kích hoạt cơ cấu dập hồ quang, ngắt hoàn toàn nguồn điện chỉ trong khoảng thời gian từ 0.01 đến 0.03 giây.
Đối với bình nóng lạnh – một thiết bị công suất lớn (thường dao động từ 1500W, 2500W đến 4500W) và hoạt động liên tục trong môi trường ẩm ướt cao như phòng tắm – việc lắp đặt thiết bị này là bắt buộc. Thao tác đấu CB chống giật cho bình nóng lạnh mang lại những lợi ích thiết thực và quan trọng như sau:
- Bảo vệ tính mạng con người: Ngăn ngừa triệt để nguy cơ điện giật gây tử vong khi tắm hoặc khi vô tình chạm vào đường ống nước, vòi hoa sen bị nhiễm điện.
- Phòng chống cháy nổ gia đình: Tự động ngắt điện tức thì khi phát hiện hiện tượng chập cháy, nổ dây dẫn hoặc rò rỉ điện tạo hồ quang nhiệt.
- Bảo vệ và tăng độ bền cho bình nóng lạnh: Giảm thiểu tình trạng quá tải, sụt áp bất ngờ làm hư hỏng thanh đốt (sợi đốt), rơ le nhiệt và các bộ phận điện tử đắt tiền bên trong bình.
- Yên tâm tuyệt đối trong quá trình sử dụng: Giúp các thành viên trong gia đình, đặc biệt là người già và trẻ nhỏ, luôn cảm thấy an toàn mỗi khi dùng nước nóng.

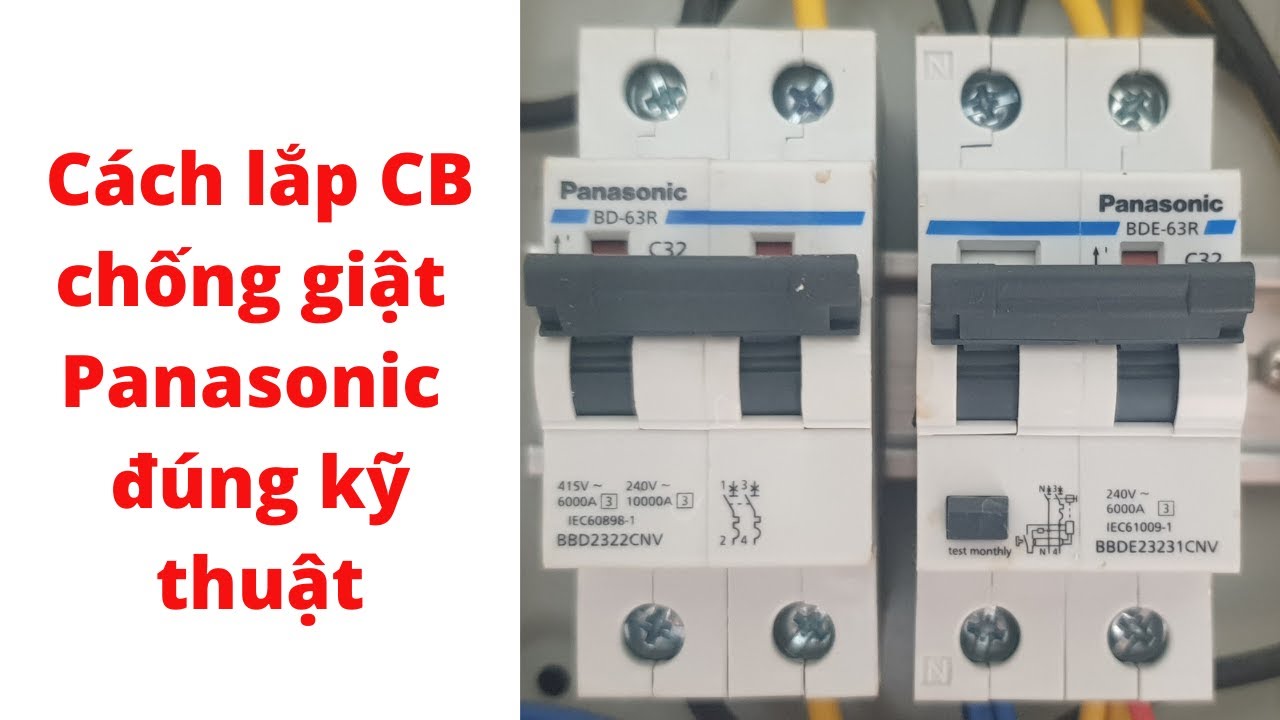

Phân biệt ELCB, RCCB và RCBO dùng cho bình nóng lạnh
Để đảm bảo hiệu quả bảo vệ tốt nhất, người tiêu dùng cần phân biệt rõ ba loại thiết bị chống rò điện phổ biến trên thị trường hiện nay trước khi tiến hành mua sắm và thi công:
- ELCB (Earth Leakage Circuit Breaker): Cầu dao chống rò điện đời cũ, hoạt động dựa trên áp thế rò rỉ hoặc dòng rò xuống đất. Hiện nay ELCB dạng dây tích hợp sẵn trên bình nóng lạnh cũng rất phổ biến nhưng vẫn cần lắp thêm CB chống rò rời ở nguồn tổng nhánh.
- RCCB (Residual Current Circuit Breaker): Thiết bị chuyên biệt dùng để phát hiện và ngắt dòng rò rỉ điện. Tuy nhiên, RCCB không có chức năng tự động ngắt khi quá tải hoặc ngắn mạch (chập điện). Do đó, nếu dùng RCCB thì phải lắp kết hợp cùng Aptomat thông thường (MCB).
- RCBO (Residual Current Breaker with Overcurrent protection): Đây là dòng thiết bị hiện đại và tối ưu nhất hiện nay. RCBO kết hợp hoàn hảo cả 3 tính năng trong 1 sản phẩm: Chống rò điện, chống quá tải dòng điện và chống ngắn mạch (chập cháy). Kỹ thuật viên Sửa Điện Nước Tiến Đạt luôn khuyến nghị khách hàng chọn RCBO để đấu CB chống giật cho bình nóng lạnh.
Các dụng cụ và vật tư cần chuẩn bị trước khi thi công
Một quy trình thi công an toàn và chuẩn kỹ thuật đòi hỏi khâu chuẩn bị vật tư, dụng cụ cực kỳ nghiêm ngặt. Bạn cần chuẩn bị đầy đủ các danh mục sau đây trước khi bắt tay vào thao tác:
- CB chống giật (RCBO/ELCB): Lựa chọn thông số dòng điện định mức từ 15A đến 30A tùy theo công suất bình nóng lạnh (bình 2500W chọn CB 16A-20A; bình 4500W chọn CB 25A-32A). Ngưỡng phát hiện dòng rò an toàn cho người là 30mA (0.03A). Hãy chọn thiết bị từ các thương hiệu uy tín như Panasonic, Schneider, Mitsubishi, Sino hoặc LS.
- Dây điện tải chịu lực: Dây đồng bọc cách điện PVC/CV 2 lớp chất lượng cao. Tiết diện tối thiểu 2.5mm² đối với bình công suất dưới 2500W và tiết diện 4.0mm² đối với bình công suất từ 2500W trở lên.
- Hộp chứa CB: Hộp nhựa nổi hoặc âm tường chống ẩm, chống cháy để bảo vệ CB khỏi hơi nước và bụi bẩn.
- Bộ dụng cụ thi công cầm tay: Bút thử điện chuẩn, kìm tuốt dây chuyên dụng, kìm bấm cos, tua vít dẹp và tua vít 4 cạnh có tay cầm cách điện, băng keo cách điện PVC chịu nhiệt, khoan bê tông và tắc kê nhựa để cố định hộp CB.

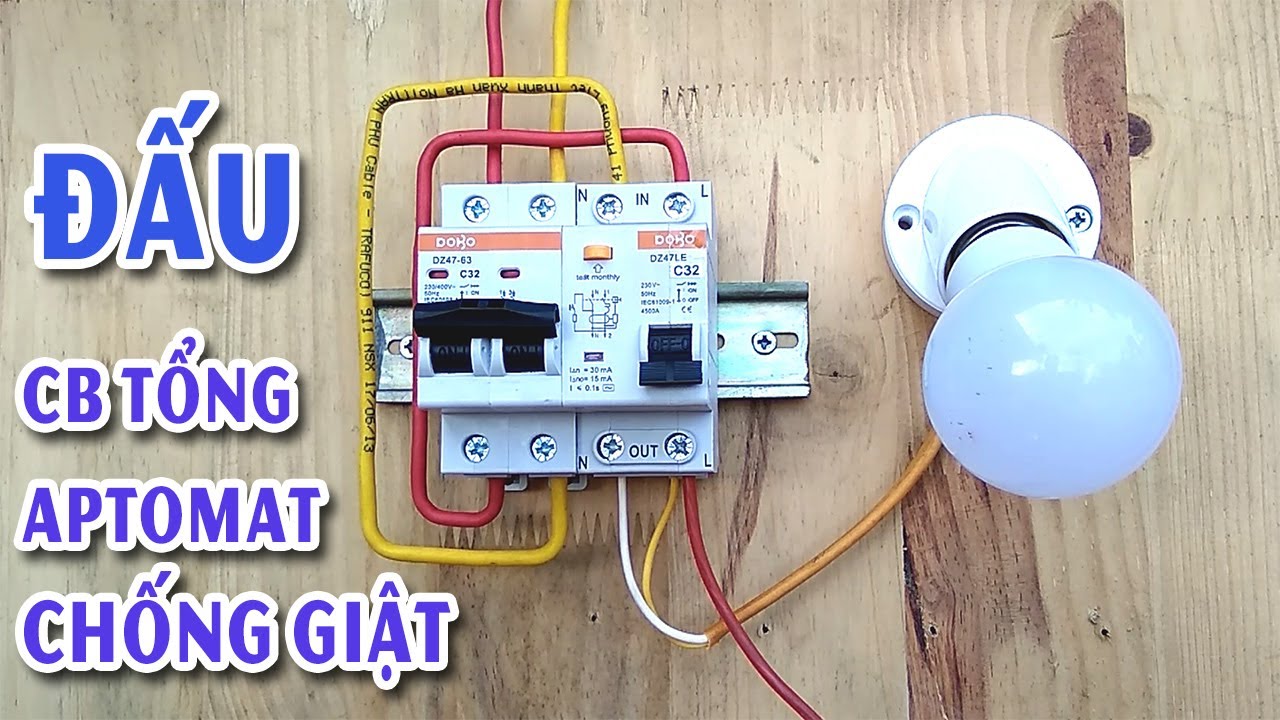

Hướng dẫn 5 bước đấu CB chống giật cho bình nóng lạnh chuẩn kỹ thuật
Dưới đây là 5 bước thi công thực tế được chuẩn hóa bởi đội ngũ thợ điện nước lâu năm tại Sửa Điện Nước Tiến Đạt. Hãy tuân thủ chính xác từng thao tác để đạt hiệu quả an toàn cao nhất:
Bước 1: Ngắt nguồn điện tổng và xác định vị trí lắp đặt
An toàn luôn là yếu tố quan trọng hàng đầu trong ngành điện. Hãy dập hoàn toàn cầu dao tổng (MCB tổng) hoặc aptomat nhánh cấp điện riêng cho khu vực phòng tắm. Dùng bút thử điện đo kiểm tra lại nhiều lần tại các đầu dây để chắc chắn không còn dòng điện chạy qua. Chọn vị trí gắn hộp CB tại nơi khô ráo, thoáng mát ngoài phòng tắm hoặc ở độ cao từ 1.4m đến 1.6m so với mặt sàn để tránh tầm với của trẻ nhỏ cũng như hạn chế tối đa nguy cơ nước bắn vào.
Bước 2: Đo cắt và đấu nối nguồn điện vào (LINE IN) CB
Tiến hành dùng kìm tuốt vỏ cách điện của dây nguồn khoảng 1cm đến 1.5cm, tránh làm sứt mỏng lõi đồng bên trong. Xác định chính xác cực dây nóng (L – Line, thường có vỏ màu đỏ, nâu hoặc vàng) và dây nguội (N – Neutral, thường có vỏ màu xanh hoặc đen):
- Đấu dây nóng (L) nguồn cấp vào cọc ký hiệu L phía trên (Line In) của CB chống giật.
- Đấu dây nguội (N) nguồn cấp vào cọc ký hiệu N phía trên của CB.
- Sử dụng tua vít siết thật chắc chắn các ốc vít cố định. Mối nối lỏng lẻo sẽ gây hiện tượng di chuyển điện tích, phát sinh nhiệt, nổ hồ quang làm nóng chảy dây dẫn.
Bước 3: Đấu nối dây đầu ra (LOAD OUT) từ CB đến bình nóng lạnh
Tiếp tục thao tác đấu nối đường dây dẫn điện điện từ cọc nguồn ra phía dưới của thiết bị CB tới bình nóng lạnh:
- Cọc L phía dưới của CB nối với dây nóng dẫn trực tiếp tới ổ cắm hoặc phích cắm của bình nóng lạnh.
- Cọc N phía dưới của CB nối với dây nguội dẫn trực tiếp tới bình nóng lạnh.
- Lưu ý tiếp địa (Ground): Nếu công trình có thiết kế dây tiếp địa (dây mát màu xanh lá – vàng), hãy nối trực tiếp dây tiếp địa của bình nóng lạnh vào hệ thống cọc tiếp địa chung của căn nhà. Đây là bước hỗ trợ cực kỳ quan trọng giúp CB giải phóng dòng rò tức thì khi có sự cố.
Bước 4: Cố định CB và bọc bảo vệ mối nối
Gắn chặt CB chống giật vào ngàm ray của hộp nổi hoặc hộp âm tường. Đóng nắp hộp bảo vệ chắc chắn. Dùng băng keo cách điện chất lượng cao quấn bảo vệ kỹ lưỡng các điểm nối hở (nếu có). Bạn nên dán thêm nhãn cảnh báo hoặc nhãn ghi chú rõ ràng bề mặt ngoài của hộp CB để các thành viên trong gia đình dễ nhận biết trong quá trình vận hành sử dụng.
Bước 5: Kiểm tra vận hành và test thử tải thực tế
Sau khi hoàn tất toàn bộ quy trình đấu CB chống giật cho bình nóng lạnh, hãy mở lại cầu dao tổng. Nhấn nút TEST (thường có màu cam, xám hoặc vàng có chữ T trên mặt CB):
- Nếu gạt CB lập tức nhảy về trạng thái OFF (tắt) và nguồn điện cấp cho bình bị ngắt hoàn toàn: Thiết bị hoạt động hoàn thiện và sẵn sàng sử dụng.
- Nếu nhấn nút TEST mà CB không nhảy: Có thể CB bị hỏng cơ cấu nhảy rò, hoặc đấu sai cực L-N. Cần ngắt điện và kiểm tra lại ngay lập tức.
- Đẩy cần gạt CB trở lại vị trí ON để đưa thiết bị vào chế độ làm việc bảo vệ bình nóng lạnh bình thường.
Những sai lầm nghiêm trọng cần tránh khi đấu CB chống giật
Trong hơn 10 năm kinh nghiệm xử lý cứu hộ sự cố điện nước gia đình, thợ kỹ thuật của Tiến Đạt đã ghi nhận nhiều trường hợp nguy hiểm do chủ nhà tự thi công hoặc thợ thiếu tay nghề mắc phải các lỗi sơ đẳng:
- Nhầm lẫn giữa đầu vào (Line) và đầu ra (Load): Đấu ngược chiều làm CB chống giật không thể hoạt động cơ cấu dập hồ quang khi phát hiện dòng rò, dẫn đến nguy cơ cháy chập cuộn dây bên trong.
- Đấu sai cực dây nóng (L) và dây nguội (N): Một số loại RCBO quy định nghiêm ngặt vị trí cọc N. Nếu đấu ngược, mạch điện tử phát hiện dòng rò sẽ không nhận biết chính xác sự chênh lệch dòng.
- Chọn thông số dòng định mức (A) không phù hợp: Lắp CB có amperage quá cao (ví dụ bình 2500W chỉ cần 16A nhưng lại chọn CB 40A) khiến chức năng bảo vệ quá tải bị vô hiệu hóa. Nước nóng sôi quá nhiệt có thể gây nổ bình trước khi CB chịu nhảy.
- Bỏ qua dây tiếp địa (dây mass): Dù CB chống giật có thể hoạt động mà không cần tiếp địa, nhưng việc có thêm dây tiếp địa chuẩn kỹ thuật sẽ giúp dòng rò giải phóng ngay lập tức xuống đất thay vì chờ rò qua cơ thể người tắm mới kích hoạt ngắt CB.
- Lắp CB chống giật bên trong phòng tắm ẩm ướt: Hơi nước ngưng tụ lâu ngày xâm nhập vào bên trong vỏ nhựa của CB làm oxy hóa tiếp điểm điện, gây hiện tượng CB nhảy vô lý (nhảy ảo) hoặc hỏng hoàn toàn tính năng cảm biến.
Cách kiểm tra và bảo dưỡng CB chống giật định kỳ
Để đảm bảo quy trình đấu CB chống giật cho bình nóng lạnh giữ được hiệu quả bảo vệ ổn định theo thời gian, gia đình bạn nên thực hiện quy trình kiểm tra bảo dưỡng định kỳ theo khuyến cáo kỹ thuật:
- Test nút T (Test) mỗi tháng 1 lần: Nhấn nút T trên mặt CB để kiểm tra phản hồi ngắt mạch của rơ le dòng rò. Thao tác đơn giản này giúp tránh tình trạng tiếp điểm bị kẹt do bụi bẩn hay rỉ sét sau thời gian dài không nhảy.
- Siết lại các đầu ốc vít 6 tháng/lần: Sự co giãn nhiệt của dây đồng cùng độ rung nhẹ khi tải dòng điện lớn có thể làm lỏng các ốc siết cọc CB. Hãy ngắt điện và dùng tua vít siết lại toàn bộ cọc nối.
- Vệ sinh bụi bẩn ngoài hộp chứa: Giữ cho bề mặt hộp CB luôn khô ráo, không bị bám đóng lớp màng nước ẩm hoặc bụi bẩn công nghiệp.
Dịch vụ thi công – lắp đặt – cứu hộ điện nước Tiến Đạt: Đội ngũ thợ tay nghề cao của chúng tôi nhận thi công đấu CB chống giật cho bình nóng lạnh, thay mới đường dây điện âm tường, khắc phục sự cố rò rỉ điện khẩn cấp 24/7 trên địa bàn các quận huyện Đà Nẵng: Quận Hải Châu, Thanh Khê, Cẩm Lệ, Ngũ Hành Sơn, Sơn Trà, Liên Chiểu, Hòa Vang. Cam kết có mặt sau 15-30 phút, bảo hành dài hạn, chi phí minh bạch!
Các câu hỏi thường gặp (FAQ) về CB chống giật bình nóng lạnh
Bình nóng lạnh đã có sẵn cục chống giật trên dây điện thì có cần lắp thêm CB chống giật không?
Rất nên lắp thêm. Cục chống giật dạng ELCB tích hợp trên dây nguồn của bình nóng lạnh có thể bị chai phím, hỏng mạch do hơi nước xâm nhập hoặc bị cắt bỏ khi đứt dây. Việc lắp thêm một CB chống giật (RCBO) độc lập tại hộp kỹ thuật bên ngoài sẽ tạo ra lớp bảo vệ kép (2 tầng an toàn) tối ưu nhất cho người sử dụng.
Tại sao CB chống giật bình nóng lạnh hay bị nhảy vô lý (nhảy ảo)?
Hiện tượng nhảy ảo thường do các nguyên nhân chính: Thanh đốt bình nóng lạnh bị đóng cặn rò điện nhẹ ra nước, dây dẫn âm tường bị ẩm mốc rò điện xuống tường, CB bị hỏng cảm biến dòng rò do ẩm ướt, hoặc do chọn dòng rò của CB quá nhạy (dưới 15mA) trong khi môi trường có độ ẩm cao. Cần thợ điện chuyên nghiệp đo điện trở cách điện bằng đồng hồ Megohmmeter để xác định chính xác nguyên nhân.
Bình nóng lạnh công suất 2500W thì nên chọn CB chống giật bao nhiêu A?
Bình nóng lạnh công suất 2500W hoạt động ở điện áp 220V sẽ có dòng điện định mức khoảng 11.3A. Do đó, bạn nên lựa chọn CB chống giật loại RCBO 16A hoặc 20A, dòng rò 30mA là chuẩn kỹ thuật nhất, vừa đảm bảo an toàn vừa tránh tình trạng nhảy CB do dòng khởi động.
